Dans le domaine confidentiel des chasseurs de cinquième génération, où la furtivité radar représente un avantage crucial, la soute interne à armement constitue un joyau de l’ingénierie stealth. Pour l’Advanced Medium Combat Aircraft (AMCA) indien, l’Aeronautical Development Agency (ADA) a mis au point un système d’actionnement des portes de soute qui protège efficacement la charge utile, tels les missiles Astra et BrahMos-NG, tout en minimisant la surface radar lors des missions délicates.
Fruit de simulations poussées, d’essais en soufflerie et de retours d’expérience internationaux, notamment du F-35, la conception validée en revue critique de conception (Critical Design Review) au début de 2023 repose sur une architecture hydro-mécanique pilotée par un système hydraulique. Ce dispositif commande l’ouverture et la fermeture des deux portes bi-articulées de l’AMCA avec rapidité et fluidité, assurant un déploiement rapide dans des espaces aériens contestés tout en préservant la silhouette discrète du chasseur. Prototypé dès 2017, ce système marque une avancée stratégique majeure vers une souveraineté technologique aéronautique indienne.

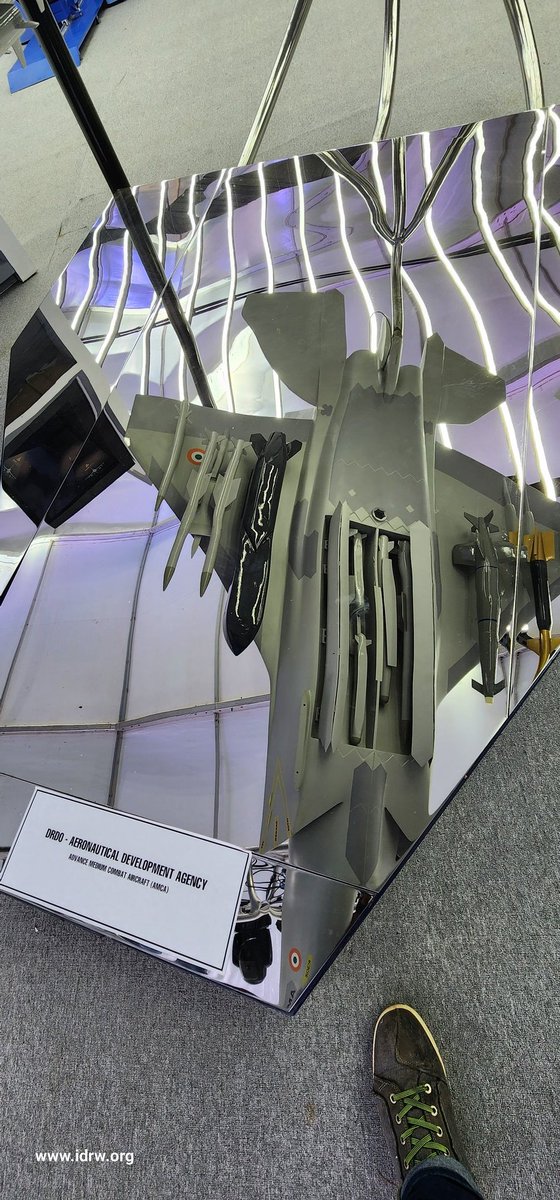

La soute interne de l’AMCA ne se limite pas à un simple compartiment de stockage : c’est un facilitateur de furtivité. Contrairement aux points d’emport externes qui augmentent considérablement la surface radar, la soute interne permet au chasseur de 25 tonnes de dépasser Mach 1,5 en supercroisière avec les armes dissimulées, ne les exposant qu’au moment du lancement. L’ADA a fait évoluer la configuration initiale en trapèze vers une disposition optimisée accueillant six missiles air-air Astra MkII, matérialisée par une porte bi-articulée au profil dentelé dévoilée à Aero India 2023.
Ce profil en dents de scie disperse les ondes radar, réduisant ainsi les risques de détection durant la manœuvre des portes, qui s’opère en moins de deux secondes, garantissant la surprise tactique. L’enjeu technique était d’équilibrer vitesse, fiabilité et discrétion acoustique dans un espace réduit. Grâce à des analyses par éléments finis (FEA) et une dynamique des fluides computationnelle (CFD), l’ADA a simulé le comportement des portes lors de manœuvres à 9g ou de plongées à Mach 2. Le résultat est un ensemble de deux portes par soute, commandées indépendamment pour éviter un point de défaillance unique, intégrées au système de commandes de vol électrique (fly-by-wire) pour une synchronisation optimale.
Au cœur du système d’actionnement se trouve une unité hydraulique de puissance (Power Drive Unit – PDU) dédiée à chaque porte, assurant une opération tolérante aux pannes. Comme détaillé dans la documentation interne du programme, la PDU est pilotée par un système servo-contrôlé hydro-mécanique, hybride analogique-numérique, transformant les commandes du pilote en mouvements hydrauliques d’une précision micronique.
Ce servocommande exploite la pression hydraulique de l’AMCA (230 bars via des pompes redondantes) pour actionner les portes, offrant une densité de couple supérieure aux solutions électriques, tout en résistant aux interférences électromagnétiques en environnement brouillé. Des sécurités empêchent l’ouverture accidentelle en vol, et un dispositif amortissant les vibrations prévient la fatigue structurelle sur une durée de vie prévue de 6 000 heures. Les premiers prototypes, testés sur bancs d’essai à Bengaluru, ont validé une capacité de charge de 17,5 tonnes, largement suffisante pour une charge utile de 1,5 tonne dans la soute.
Une symphonie modulaire fonctionnelle
L’approche modulaire de l’ADA, conforme à la philosophie plug-and-play de l’AMCA, décompose le système en sept ensembles clés, chacun optimisé pour la fiabilité, la maintenabilité et l’origine locale. Fourni par les laboratoires DRDO et des partenaires privés comme Godrej Aerospace, cet ensemble forme une chaîne robuste :
- i. Module servo hydraulique avec LVDT : Le cerveau du système, ce module utilise un transformateur différentiel linéaire variable (LVDT) pour mesurer en temps réel la position des portes. Il régule le débit hydraulique via des valves servo, permettant une ouverture de 0° (fermé) à 90° (ouvert) avec une précision de 0,1°. La redondance à double canal garantit qu’aucune panne unique ne compromet la mission.
- ii. PDU avec moteur hydraulique et dispositifs de sécurité : Le moteur hydraulique à déplacement variable, couplé à un transformateur différentiel rotatif duplex (RVDT) pour le retour angulaire, constitue la puissance du système. Des dispositifs de sécurité tels que soupapes de décharge et goupilles de cisaillement protègent contre le surcouple, tandis que des contrôles assurent l’intégrité du fluide pour préserver les revêtements furtifs.
- iii. Actionneurs rotatifs engrenés (GRA / RGA) : Ces mécanismes convertissent le mouvement rotatif en couple précis nécessaire à la pivotation des portes. La variante GRA, avec freins intégrés, verrouille la porte à haute vitesse, inspirée des technologies utilisées sur le Tejas Mk2.
- iv. Dispositifs de retour de position – RVDT : En complément du duplex PDU, des RVDT indépendants sur chaque porte fournissent un retour en boucle fermée au système de vol, facilitant la maintenance prédictive via la gestion intégrée de la santé du véhicule (IVHM). Cette configuration de quatre capteurs garantit un taux de disponibilité de 99,999 %.
- v. Accouplements de couple / arbres de transmission : Ces éléments flexibles transmettent l’énergie du PDU aux actionneurs tout en absorbant les désalignements liés à la flexion de la cellule sous charge. L’ADA utilise des arbres en titane léger, réduisant ainsi la masse de 5 à 7 kg.
- vi. Boîtes d’engrenages angulaires : Engrenages coniques et à vis sans fin dévient le couple de 90° pour l’adapter aux charnières des portes, réduisant l’encombrement dans la soute. Ces unités lubrifiées à l’huile comportent des dispositifs anti-jeu pour un fonctionnement fluide jusqu’à 300 km/h au sol.
- vii. Module de butée de course : Des butées mécaniques, amorties hydrauliquement, limitent l’ouverture à 90° précises, évitant tout dépassement qui pourrait endommager les armements ou exposer les mécanismes aux débris. Couplé à un système de fermeture d’urgence, ce module ferme la soute en 0,5 seconde dès détection d’une menace.
Cette architecture intégrée, visible dans les schémas de contrôle de l’ADA, s’imbrique parfaitement dans le système global d’actionnement de la soute interne de l’AMCA, constituant une « boîte noire » testable sur les bancs d’essai au sol.
Le développement de ce système a duré de 2015 à 2023, combinant l’analyse libre des baies F-22 avec des simulations CFD sur maquettes à l’échelle 1:10. Les essais en soufflerie des Laboratoires Aérospatiaux Nationaux ont confirmé une réduction de la surface radar de 40 % par rapport à des panneaux plats, tandis que les tests d’endurance hydraulique ont validé 10 000 cycles sans dégradation. Après la revue critique de conception en février 2023, le système est entré en phase de simulations hardware-in-the-loop, ouvrant la voie à un prototype à l’échelle réelle prévu pour 2028.
Les défis liés à la compatibilité des fluides hydrauliques avec les composites furtifs ont été résolus grâce à la branche matériaux du DRDO, garantissant un taux d’indigénisation de 90 %. Comme l’a souligné le directeur de l’ADA, le Dr N. Madhavan, lors d’Aero India 2025, « Ce n’est pas seulement un système d’actionnement – c’est le gardien silencieux de notre avantage furtif. »
